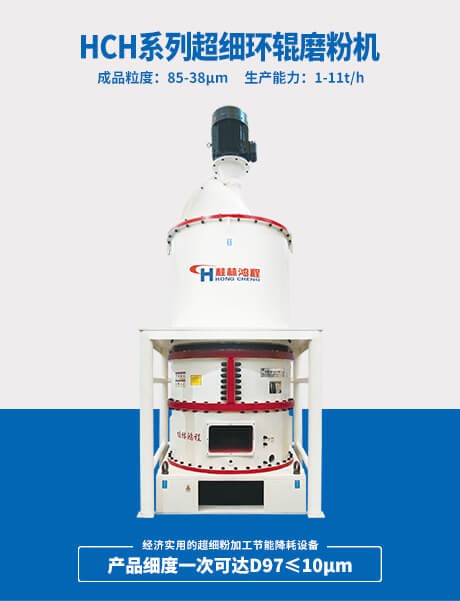

HCH超細環輥磨粉機是桂林鴻程憑借積累多年的生產研發經驗研制成功的一款新型超細粉碎設備，具有輥壓、碾磨、沖擊等綜合機械粉碎性能，是一款真正高效、節能，尤其適合對非金屬礦物進行深加工的超細粉碎設備。該款設備HCH1395型號被中國碳酸鈣協會認證為中國碳酸鈣超細加工領域節能降耗設備。
HCH超細環輥磨粉機是一款新型高細粉碎設備，產品細度可根據需要在325目-2500目之間調節，產品細度一次性可達D97<5um。該磨粉機占地面積小、成套性強、用途廣、操作簡單、維修方便、性能穩定、性價比高，是一款節能的高細粉加工設備。
可用于石灰石、滑石、方解石、碳酸鈣、白云石、鉀長石、膨潤土、高嶺土、螢石等莫氏硬度7級以下、濕度6%以內的各種非金屬礦物的超細粉碎。
ADVANTAGES AND CHARACTERISTICS
EQUIPMENT PARAMETERS
| 型號 | 磨輥個數(大/小) | 磨環公稱直徑 | 最大進料粒徑 | 成品粒度(μm) | 產量(t/h) | 整機功率 |
| HCH780 | 5/12 | 780 | ≤10 | 5-38(400-2500目) | 1-4 | 134 |
| HCH980 | 12/16 | 930 | 1-7 | 237 | ||
| HCH1395 | 16/20 | 1150 | 2-11 | 435 |
| 粒度產量(kg/h) | 400(目) | 600(目) | 800(目) | 1250(目) | 1500(目) | 2500(目) |
| HCH780 | 3200-3800 | 2200-2800 | 1800-2200 | 1200-1800 | 1000-1200 | 700-900 |
| HCH980 | 6000-6800 | 4500-5000 | 3900-4500 | 2500-3000 | 2100-2500 | 1300-1600 |
| HCH1395 | 10000-11000 | 8000-8500 | 6200-7800 | 4200-4800 | 3600-4200 | 2600-3100 |
說明：產量與物料種類、物料成分、區域分布、原料顆粒大小相關，以上數據僅供參考。
WORKING PRINCIPLE
1.經顎式破碎機破碎成小于10mm的物料，經斗式提升機提升到儲料斗。
2.再由給料機定量送入主機腔進行研磨，安裝在轉盤上的磨輥繞中心軸旋轉，在離心力作用下磨輥水平向外擺動，從而使磨輥壓緊磨環，磨輥同時繞磨輥銷自轉。物料通過磨輥與磨環之間的間隙，因磨輥的滾碾而達到粉碎和研磨作用，磨輥分為4層布置（其中HCH780是3層布置），物料依次通過各層磨輥與磨環粉碎。
3.磨碎的粉末由于重力作用落到底盤上，并在鼓風機的氣流作用下被吹到主機上方的分級機進行分篩，細度過粗者仍落入主機內重磨，細度合格者隨風流入脈沖除塵器。
4.收集后經卸料閥排出即為成品，凈化后的氣流經上方余風管流入鼓風機，風路循環，除鼓風機至研磨室為正壓外，其余管路內氣流均在負壓下流動，室內衛生條件較好。
